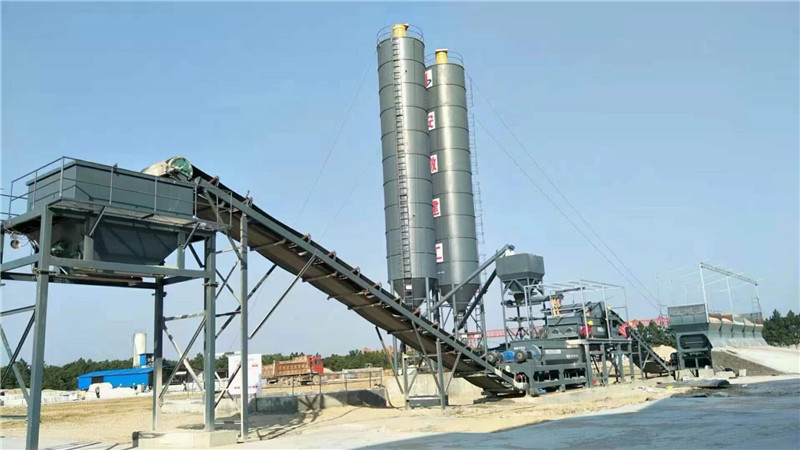

L'impianto di miscelazione del terreno stabilizzato serie WDJ è un set completo di attrezzature speciali progettate per la miscelazione continua del materiale di base stradale.Assorbendo i vantaggi dell'impianto di miscelazione del terreno stabilizzato continuo dalla Cina e dall'estero, la nostra azienda lo ha sviluppato.
Inoltre, l'impianto di miscelazione del terreno stabilizzato della serie WBZ e l'impianto di miscelazione della ghiaia classificata sono offerti anche a un prezzo competitivo.La nostra azienda ha sviluppato e realizzato queste speciali attrezzature di miscelazione per soddisfare le esigenze costruttive dei materiali di base.
Può essere utilizzato nella produzione di sabbia e ghiaia stabilizzate con cemento, materiale di base stabilizzato con terra grigia, calcestruzzo comprimibile e altri materiali di base utilizzando varie materie prime come calce, calce spenta (contenuto d'acqua nel 10-15%), terra, sabbia e ghiaia , ceneri volanti, cemento e così via.Con proporzioni accurate e miscelazione uniforme, i materiali prodotti possono soddisfare i requisiti costruttivi.
Parametri principali delle prestazioni dell'impianto di miscelazione del terreno stabilizzato tipo WDJ300.400.500.600.700.800:
| Modello di parametro | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Produttività | 300t/ora | 400t/ora | 500t/ora | 600t/ora | 700t/ora | 800t/ora |
| Metodo di misurazione | Informatizzato | Informatizzato | Informatizzato | Informatizzato | Informatizzato | Informatizzato |
| Metodo di regolazione | Controllo della velocità a frequenza variabile | Controllo della velocità a frequenza variabile | Controllo della velocità a frequenza variabile | Controllo della velocità a frequenza variabile | Controllo della velocità a frequenza variabile | Controllo della velocità a frequenza variabile |
| Modalità di controllo | automatico | automatico | automatico | automatico | automatico | automatico |
| Precisione di pesatura (aggregato) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Precisione di pesatura (polvere) | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Potenza del motore principale | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Peso totale | 24 t | 24 t | 27 t | 27 t | 30 t | 30 t |
| Potere totale | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
WDJ600 tipo Dmisura informaticad e tabella di sottoconfigurazione dell'impianto di miscelazione del terreno stabilizzato a velocità controllata in frequenza
| NO. | Nome parte | Specifiche Modello | Quantità | Luogo d'origine | Osservazioni | ||
| 1 | Macchina completa |
6, modulo di assemblaggio: tipo staccabile 7, Area: 50 m * 15 m Configurazione 8: quattro tramogge e due contenitori (tipo di sovrapposizione di miscelazione secondaria a doppio motore) |
La tramoggia aggregata, la piastra di ferro del contenitore finito adotta 5 mm, la macchina a nastro piatto, l'acciaio del canale della macchina a nastro inclinato adotta 18, la tramoggia aggregata, le gambe del miscelatore adotta 20 travi a I.La cintura piatta e la cintura inclinata adottano la cintura di nylon. .
|
||||
| 2 |
Sistema di dosaggio inerti
|
Tramoggia inerti | Piastra di ferro da 12 m³ utilizzando 5 mm | 4 | Beian, Shandong |
Tipo di combinazione: composizione a contenitore singolo Larghezza tramoggia: 3300 mm |
|
| Vibratore | 1,1 kW | 4 | Henan Xinxiang | ||||
| Schermata a griglia |
Schermo rinforzato con griglia
|
4 | Beian, Shandong | ||||
| Scala della cintura | Precisione di pesatura ±0,5-1% | 4 | Beian, Shandong | ||||
| Tamburo bilancia a nastro | 4KW | 4 |
Zibo Shandong |
||||
| Sensore di pressione | 150Kg | 4 | Bengbu Anhui | ||||
| Rulli porta bilancia a nastro | φ89×1080 | 1 set | Beian, Shandong | ||||
| Rullo porta bilancia a nastro | φ89×1040 | 1 set | Beian, Shandong | ||||
| Puleggia della cinghia di pressione | 1 | Beian, Shandong | |||||
| Macchina a nastro dosatore Telaio | canale d'acciaio [18 | 1 | Beian, Shandong | ||||
| Puleggia motorizzata | 50100－15KW－2.5 | 1 | Beian, Shandong | ||||
| Cintura piatta ad anello | Cintura in nylon 1000 × 5 － 47,5 m | 1 | Hebei | ||||
| Rulli porta macchina a nastro | φ89×375 | 1 set | Beian, Shandong | ||||
| Rulli porta macchina a nastro | φ89×1150 | 1 set | Beian, Shandong | ||||
| Bastone verticale | 1 set | Beian, Shandong | |||||
| 3 | Sistema di alimentazione della polvere | Sistema di alimentazione Contenitore polvere | 80—100 T | 2 | Beian, Shandong | ||
| Rimozione della polvere | Nessuno | opzionale | |||||
| Valvola a saracinesca | 800×800 | 2 | Beian, Shandong | ||||
| Volantino valvola a saracinesca | 320 | 4 | Beian, Shandong | ||||
| Trasportatore a coclea | φ325×2700mm | 2 | Beian, Shandong | ||||
| Motore a spirale | 5,5KW | 2 | Beian, Shandong | ||||
| Cavo d'acciaio | φ6－10 m | 2 | Beian, Shandong | ||||
| Borsa di stoffa | φ325 | 4 | Beian, Shandong | ||||
| Bilancia elettronica a spirale | Φ325 × 1400 mm | 2 | Beian, Shandong | ||||
| Motore di pesatura elettronico | 4KW | 2 | Beian, Shandong | ||||
| Sensore di tensione corrente | 500Kg | 2 |
Bengbu, Anhui |
||||
| 4 | Sala operativa | Sala di controllo | 1 | Beian, Shandong |
Modalità di controllo: Controllo informatico
|
||
| Luce a led | 1 | Beian, Shandong | |||||
| Condizionatore | 1HP (tipo raffreddamento e riscaldamento) | 1 | |||||
| PRESA | 1 | marchio famoso | |||||
| 5 | sistema di approvvigionamento idrico | pompa sommersa | 2,2 kW | 1 | Zibo, Shandong | modalità di controllo dell'acqua: regolazione della frequenza | |
| Portata della pompa dell'acqua | 40 m³/h | 1 | Beian, Shandong | ||||
| Tubazioni e raccordi | 1 | Weifang, Shandong | |||||
| 6 | Dispositivo di miscelazione | Miscelatore | 2 | Beian, Shandong |
tipo di macchina: Doppio albero orizzontale forte Tipo continuo |
||
| Doppio motore | 37KW | 4 | il motore | ||||
| Lama | Materiale resistente all'usura ad alta lega di manganese | 60*2 | Weifang, Shandong | ||||
| Riduttore di velocità | ZLY180 | 4 | Zibo, Shandong | ||||
| 7 | Dispositivo di archiviazione | Macchina a nastro inclinato |
Inclinazione di installazione Q=18° Canale del telaio: acciaio [18 |
1 | Beian, Shandong |
Azionamento della porta della tramoggia Metodo: pneumatico
contenitore di stoccaggio Altezza di scarico: 3700 mm |
|
| tamburo di azionamento elettrico | 50100－18.5KW－2.5 | 1 | Zibo, Shandong | ||||
| Cintura piatta anulare | Cintura in nylon 1000 × 4 － 38 m | 1 | Hebei | ||||
| Rulli porta macchina a nastro | φ89×375 | 1 set | Beian, Shandong | ||||
| Rulli porta macchina a nastro | φ89×1150 | 1 set | Beian, Shandong | ||||
| Rullo verticale | 1 set | Beian, Shandong | |||||
| Contenitore finale | Piastra di ferro da 8 m³ (impilata) utilizzando 5 mm | 1 | Beian, Shandong | ||||
| Vibratore | 1,1 kW | 1 | Xinxiang, Henan | ||||
| 8 | Sistema di circuito dell'aria | Valvola solenoide | 4V310 | 2 | Zhejiang | ||
| Il motore | Y132S1－2－5.5KWB3 | 1 | Beian, Shandong | ||||
| Compressore d'aria | 0,67/7－5,5KW | 1 | |||||
| Cilindro pneumatico | 100×250 | 4 | |||||
| 9 | Sistema di controllo elettrico | Componenti elettrici | 1 | Chint Dexie |
I componenti elettrici possono essere opzionali Adottare la connessione di comunicazione 485 |
||
| Sistema di controllo | 1 | Beian, Shandong | |||||
| Host informatico | 1 | Lenovo | |||||
| Tenere sotto controllo | 1 | Lenovo | |||||
| Invertitore | 3,7kw | 5 | Hai Li Pu | ||||
| Invertitore | 5,5kw | 2 | Hai Li Pu | ||||
| 11 | Allegati | Attrezzi speciali | 1 | Beian, Shandong | |||
| guida utente | 1 | Beian, Shandong | |||||
| Certificato di conformità | 1 | Beian, Shandong | |||||
Nota: 1 A causa di miglioramenti tecnici, l'origine delle parti acquistate e il modello dei parametri tecnici possono essere modificati, ma le funzioni non sono peggiori di quelle esistenti;
2 L'acquirente deve predisporre le seguenti strutture: le fondamenta in cemento della stazione di miscelazione, l'alimentazione dell'armadio di distribuzione dell'energia della stazione di miscelazione e la fonte di stoccaggio dell'acqua della stazione di miscelazione;l'olio meccanico necessario per le apparecchiature e il necessario sistema di protezione contro i fulmini nella stazione di miscelazione.
Configurazione del prodotto:
1, sistema di alimentazione del dosaggio: include una tramoggia divisa, una macchina a nastro dosatore a frequenza controllata a velocità controllata e un nastro trasportatore.
2, sistema di fornitura di materiale cementizio: i componenti includono un silo di cemento o una tramoggia di cemento, un alimentatore a girante di misurazione a frequenza variabile a velocità controllata e un trasportatore di pesatura elettronica a spirale.
3, sistema di approvvigionamento idrico automatico: è composto da un serbatoio a pressione, una pompa sommersa, una conduttura, una valvola di riduzione della pressione, un misuratore di flusso d'acqua e uno spruzzatore d'acqua.
4, sistema di miscelazione: include un riduttore motore e un miscelatore continuo a doppio albero orizzontale.
5,Sistema dispositivo contenitore di stoccaggio: questo ha un contenitore di stoccaggio a doppio scarico, una macchina a nastro inclinato e un compressore d'aria.
6, impianto elettrico: è costituito da un armadio di controllo operativo e da una sala operatoria.
7, sistema di controllo della misurazione: componenti elettronici di alta qualità con controllo della velocità di conversione della frequenza e controllo del microcomputer per moduli manuali e automatici.Questa macchina ha anche un silo di cemento sfuso (incluso un trasportatore a coclea).Per la tramoggia di cemento in sacchi, un altro dispositivo può essere equipaggiato se necessario dall'utente.
ILImpianto di miscelazione del terreno stabilizzato Beian WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800è un'attrezzatura affidabile ed efficiente per la produzione di terreno stabilizzato di alta qualità.È adatto per una varietà di applicazioni, come la costruzione di strade e ponti, scavi, lavori di sterro e altri progetti di ingegneria.Questo impianto di betonaggio del terreno stabilizzato presenta un'altezza di scarico di ≤3,8 m, una dimensione di 18 m × 8 m × 10 m e un collettore di polveri a sacco per la purificazione dell'aria.Ha anche un ciclo di miscelazione anni '60 che assicura che il terreno sia uniformemente miscelato per una migliore stabilità e resistenza.Con le sue caratteristiche ad alte prestazioni, l'impianto di miscelazione del terreno stabilizzato Beian WDJ è la scelta perfetta per qualsiasi progetto di costruzione.
Il nostro impianto di miscelazione del terreno stabilizzato viene fornito con una gamma completa di supporto tecnico e servizi.Il nostro personale esperto e competente può fornire assistenza per l'installazione, la messa in servizio, la manutenzione e la risoluzione dei problemi.Forniamo anche corsi di formazione tecnica e workshop per garantire che gli utenti abbiano familiarità con il corretto funzionamento e la manutenzione dell'impianto.Inoltre, offriamo soluzioni personalizzate per soddisfare le esigenze specifiche dei nostri clienti e per garantire che ottengano il massimo dal loro investimento.
Siamo inoltre disponibili per fornire assistenza e riparazioni in loco, nonché per rispondere a domande e fornire consigli sulle migliori pratiche durante l'utilizzo dell'impianto.Il nostro team di esperti è sempre pronto ad aiutare e ci sforziamo di fornire il massimo livello di servizio clienti possibile.
A1: Il Marchio è Beian.
R2: I numeri di modello disponibili sono WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800.
A3: L'impianto di miscelazione del terreno stabilizzato è prodotto in Cina.
A4: L'impianto di miscelazione del terreno stabilizzato è dotato di piastre in acciaio resistenti all'usura di alta qualità, lame di agitazione ad alta efficienza e sistema di lubrificazione automatica.È altamente efficiente e stabile.
A5: L'impianto di miscelazione del terreno stabilizzato presenta i vantaggi della tecnologia avanzata, del funzionamento semplice e della facile manutenzione.È a risparmio energetico ed ecologico.
